Product

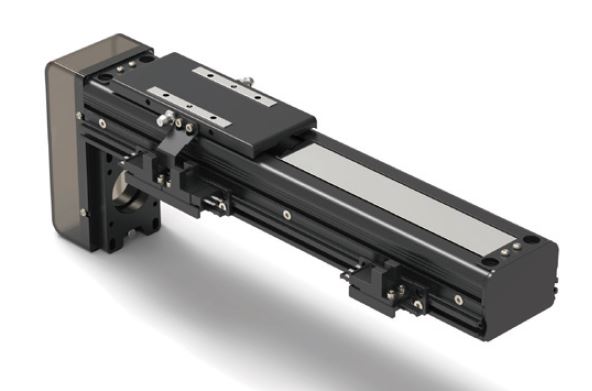

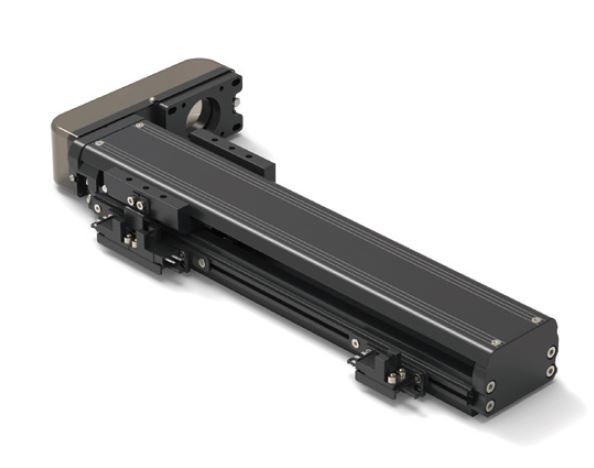

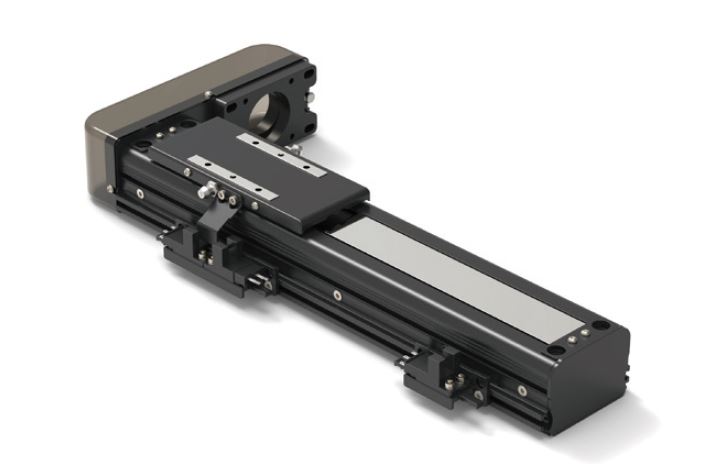

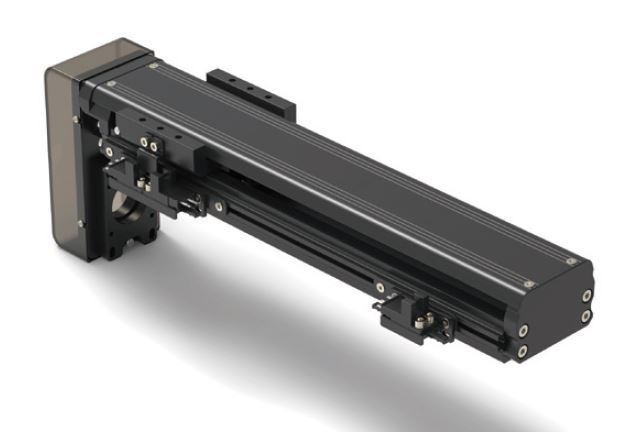

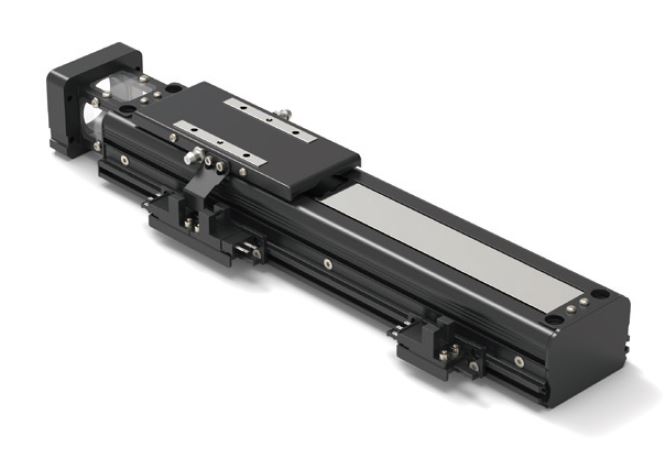

RM-60C

Built-in Guide를 사용한 컴팩트 사이즈의 제품입니다.

RM-60C

Features

  • - LM Guide 제거하여 일반 직교 로봇 대비 30~40% 낮은 높이 설계/제작 가능
  • - 이동 Slider nipple 장착하여 손쉬워진 급유
  • - 일반 LM Guide 사용 제품 대비 (강구 궤도) 간격이 넓어 높은 모멘트 허용. 슬라이더 블록 길이를 연장하여 타사 대비 정격 하중 & 2차 모멘트를 보완
  • - 고속주행 후 정지 시 축 선단 진동 개선. 타사 LM Guide 일체형 Unit 대비 Setting Time 개선
  • - 동종 LM Guide 일체형 대비 Base를 Aluminum으로 제작하여 더욱 가벼워짐

Specification

Specification

Model

Type

구동방식

리드

Stroke (mm)

Max. Speed (mm/s)

Payload (0.3G)

AC Servo Motor (W)

Ball Screw

RM-060C-X05SS

Open/Clean

직렬

60

5

50~800

250

23

100, 200

Ø12*05 (C10S)

RM-060C-X10SS

Open/Clean

직렬

60

10

50~800

500

23

100, 200

Ø12*10 (C10S)

RM-060C-X05PR (L)

Open/Clean

병렬

60

5

50~800

250

23

100, 200

Ø12*05 (C10S)

RM-060C-X10PR (L)

Open/Clean

병렬

60

10

50~800

500

23

100, 200

Ø12*10 (C10S)

RM-060C-X05PB

Open/Clean

병렬

60

5

50~800

250

20

100, 200

Ø12*05 (C10S)

RM-060C-X10PB

Open/Clean

병렬

60

10

50~800

500

15

100, 200

Ø12*10 (C10S)

RM-060C-Y05SS

Open/Clean

직렬

60

5

50~800

250

20

100, 200

Ø12*05 (C10S)

RM-060C-Y10SS

Open/Clean

직렬

60

10

50~800

500

15

100, 200

Ø12*10 (C10S)

RM-060C-Y05PR (L)

Open/Clean

병렬

60

5

50~500

250

20

100, 200

Ø12*05 (C10S)

RM-060C-Y10PR (L)

Open/Clean

병렬

60

10

50~800

500

15

100, 200

Ø12*10 (C10S)

RM-060C-Y05PB

Open/Clean

병렬

60

5

50~800

250

20

100, 200

Ø12*05 (C10S)

RM-060C-Y10PB

Open/Clean

병렬

60

10

50~800

500

15

100, 200

Ø12*10 (C10S)

RM-060C-Z05SS

Open/Clean

직렬

60

5

50~800

250

20

100, 200 (Brake)

Ø12*05 (C10S)

RM-060C-Z10SS

Open/Clean

직렬

60

10

50~800

500

15

100, 200 (Brake)

Ø12*10 (C10S)

RM-060C-Z05PR (L)

Open/Clean

병렬

60

5

50~800

250

20

100, 200 (Brake)

Ø12*05 (C10S)

RM-060C-Z10PR (L)

Open/Clean

병렬

60

10

50~800

500

15

100, 200 (Brake)

Ø12*10 (C10S)

RM-060C-Z05PB

Open/Clean

병렬

60

5

50~800

250

20

100, 200 (Brake)

Ø12*05 (C10S)

RM-060C-Y10PB

Open/Clean

병렬

60

10

50~800

500

15

100, 200 (Brake)

Ø12*10 (C10S)

Downloads

도면 (2D, 3D)
ZIP
