RM-50C

RM-50C

Built-in Guide를 사용한 컴팩트 사이즈의 제품입니다.

문의 (구입/AS)

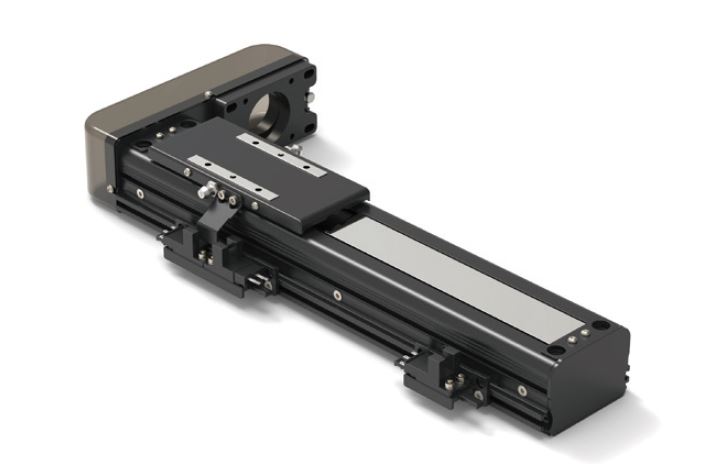

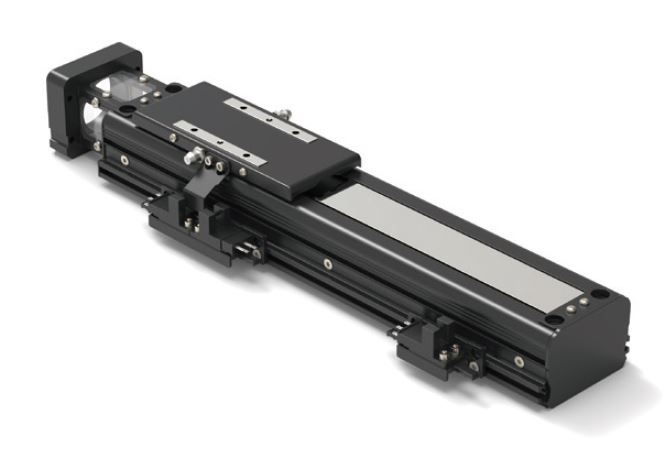

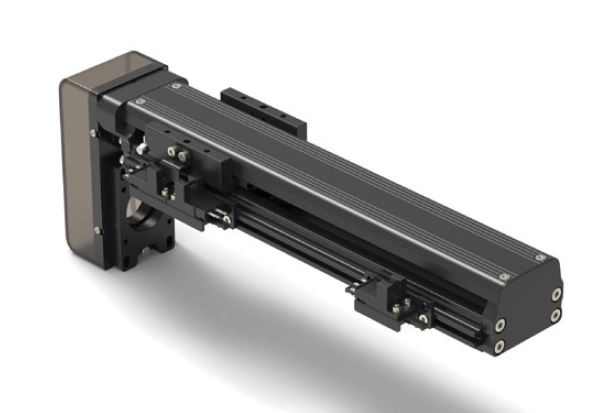

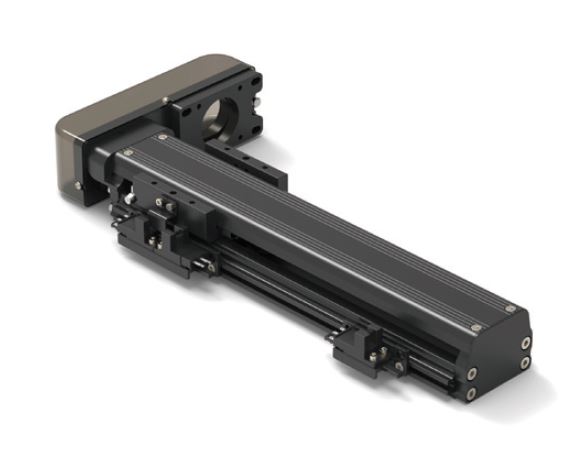

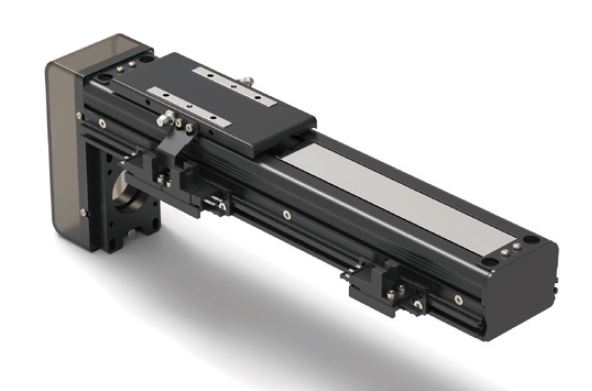

RM-50C

Features

- LM Guide 제거하여 일반 직교 로봇 대비 30~40% 낮은 높이 설계/제작 가능
- 이동 Slider nipple 장착하여 손쉬워진 급유
- 일반 LM Guide 사용 제품 대비 (강구 궤도) 간격이 넓어 높은 모멘트 허용. 슬라이더 블록 길이를 연장하여 타사 대비 정격 하중 & 2차 모멘트를 보완
- 고속주행 후 정지 시 축 선단 진동 개선. 타사 LM Guide 일체형 Unit 대비 Setting Time 개선
- 동종 LM Guide 일체형 대비 Base를 Aluminum으로 제작하여 더욱 가벼워짐

Specification

Specification
Model	Type	구동방식	폭	리드	Stroke (mm)	Max. Speed (mm/s)	Payload (0.3G)	AC Servo Motor (W)	Ball Screw
RM-050C-X05SS	Open/Clean	직렬	50	5	50~500	250	18	100	Ø12*05 (C10S)
RM-050C-X10SS	Open/Clean	직렬	50	10	50~500	500	18	100	Ø12*10 (C10S)
RM-050C-X05PR (L)	Open/Clean	병렬	50	5	50~500	250	18	100	Ø12*05 (C10S)
RM-050C-X10PR (L)	Open/Clean	병렬	50	10	50~500	500	18	100	Ø12*10 (C10S)
RM-050C-X05PB	Open/Clean	병렬	50	5	50~500	250	18	100	Ø12*05 (C10S)
RM-050C-X10PB	Open/Clean	병렬	50	10	50~500	500	18	100	Ø12*10 (C10S)
RM-050C-Y05SS	Open/Clean	직렬	50	5	50~500	250	16	100	Ø12*05 (C10S)
RM-050C-Y10SS	Open/Clean	직렬	50	10	50~500	500	10	100	Ø12*10 (C10S)
RM-050C-Y05PR (L)	Open/Clean	병렬	50	5	50~500	250	16	100	Ø12*05 (C10S)
RM-050C-Y10PR (L)	Open/Clean	병렬	50	10	50~500	500	10	100	Ø12*10 (C10S)
RM-050C-Y05PB	Open, Clean	병렬	50	5	50~500	250	16	100	Ø12*05 (C10S)
RM-050C-Y10PB	Open/Clean	병렬	50	10	50~500	500	10	100	Ø12*10 (C10S)
RM-050C-Z05SS	Open/Clean	직렬	50	5	50~500	250	16	100 (Brake)	Ø12*05 (C10S)
RM-050C-Z10SS	Open/Clean	직렬	50	10	50~500	500	10	100 (Brake)	Ø12*10 (C10S)
RM-050C-Z05PR (L)	Open/Clean	병렬	50	5	50~500	250	16	100 (Brake)	Ø12*05 (C10S)
RM-050C-Z10PR (L)	Open/Clean	병렬	50	10	50~500	500	10	100 (Brake)	Ø12*10 (C10S)
RM-050C-Z05PB	Open/Clean	병렬	50	5	50~500	250	16	100 (Brake)	Ø12*05 (C10S)
RM-050C-Y10PB	Open/Clean	병렬	50	10	50~500	500	10	100 (Brake)	Ø12*10 (C10S)
