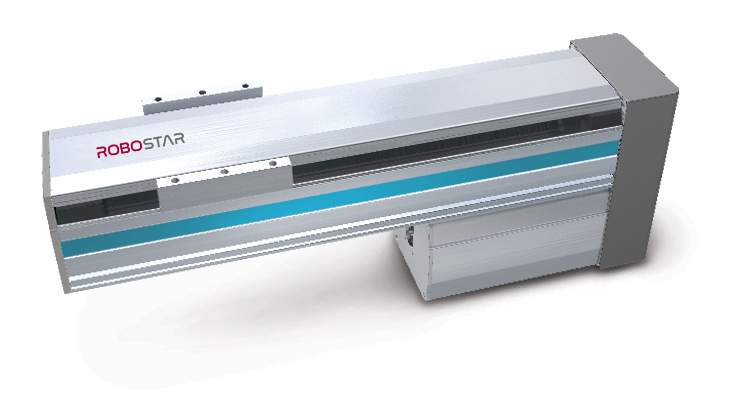

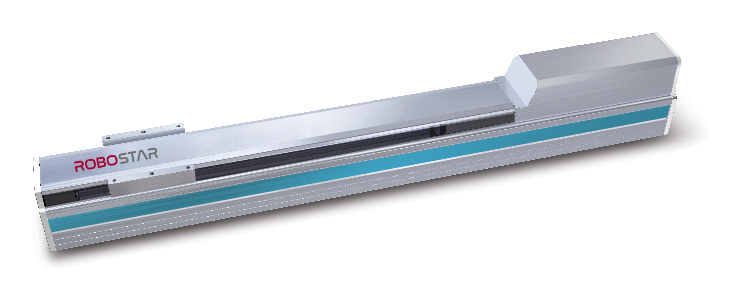

RJ-095

本系列产品采用Plate Nut固定方式，可根据安装位置灵活应对作业区间的变更。

  • Ball Screw Lead 标准为 5mm、10mm、20mm
  • Base 宽度标准为 95mm
  • 安装底座组件时采用Plate Nut方式
咨询 (采购 /AS)
RJ-095

Features

  • - 通过结构解析，实现了最佳设计；
  • - 提供高刚性、高速化、高精度等最佳性能；
  • - 可对应更大范围的Stroke（100mm~6000mm）与Payload（5Kgf~200Kgf）；
  • - 通过使用AC Servo Motor，让信赖性得到了保障；
  • - 通过灵活运用机器人专用控制器的可用用途，实现作业最优化；
  • - Application：可用于搬运、Palletizing、Screwing、设备检验等应用场景。
  • * Option：安装外置 Photo Sensor，外观采取黑色阳极氧化处理，滚珠丝杠和 LM 电镀处理，使用精密级滚珠丝杠

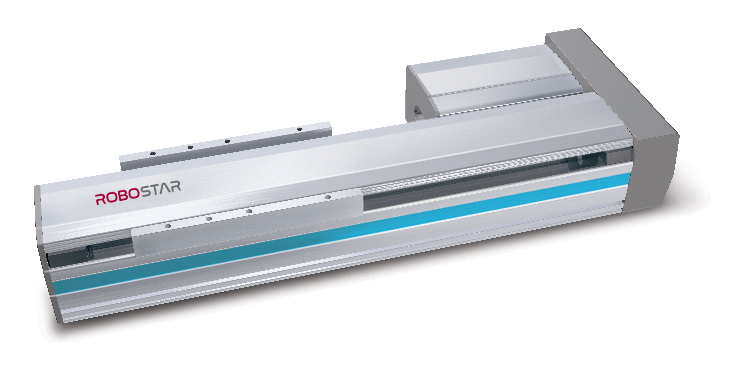

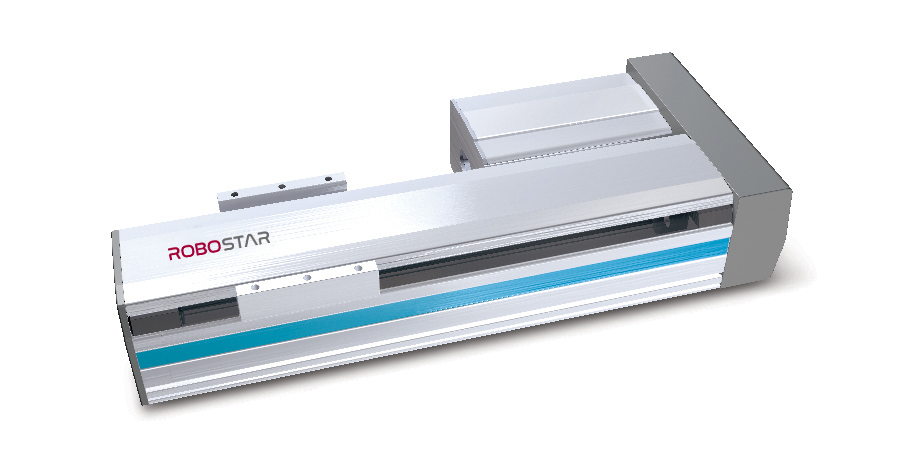

  • ** 有PR（右 并联）及PL（左 并联）选项
  • ***（除固定方式外，其余式样与RS Model相同）

Related
Products

Specification

Specification

Model

Type

驱动方式

宽度

导程

Stroke
(mm)

Max. Speed
(mm/s)

Payload

AC Servo Motor (W)

Ball Screw

LM Guide

0.3G

0.5G

RJ-095-X10SS

Open

直联

95

10

100~1000

500

60

50

200

Ø15*10 (C7S)

NO20, 1Rail 2Block

RJ-095-X20SS

Open

直联

95

20

100~1000

1000

25

25

200

Ø15*20 (C7S)

NO20, 1Rail 2Block

RJ-095-X10PR (L)

Open

并联

95

10

100~1000

500

60

50

200

Ø15*10 (C7S)

NO20, 1Rail 2Block

RJ-095-X20PR (L)

Open

并联

95

20

100~1000

1000

25

25

200

Ø15*20 (C7S)

NO20, 1Rail 2Block

RJ-095-X10PB

Open

并联

95

10

100~1000

500

60

50

200

Ø15*10 (C7S)

NO20, 1Rail 1Block

RJ-095-X20PB

Open

并联

95

20

100~1000

1000

25

25

200

Ø15*20 (C7S)

NO20, 1Rail 1Block

RJ-095-Y10SS

Open

直联

95

10

100~700

500

20

18

200

Ø15*10 (C7S)

NO20, 1Rail 1Block

RJ-095-Y20SS

Open

直联

95

20

100~700

1000

13

12

200

Ø15*20 (C7S)

NO20, 1Rail 1Block

RJ-095-Y10PR (L)

Open

并联

95

10

100~700

500

20

18

200

Ø15*10 (C7S)

NO20, 1Rail 1Block

RJ-095-Y20PR (L)

Open

并联

95

20

100~700

1000

13

12

200

Ø15*20 (C7S)

NO20, 1Rail 1Block

RJ-095-Y10PB

Open

并联

95

10

100~700

500

20

18

200

Ø15*10 (C7S)

NO20, 1Rail 1Block

RJ-095-Y20PB

Open

并联

95

20

100~700

1000

13

12

200

Ø15*20 (C7S)

NO20, 1Rail 1Block

RJ-095-Z05SS

Open

直联

95

5

100~700

250

25

25

200 (Brake)

Ø15*05 (C7S)

NO20, 1Rail 1Block

RJ-095-Z10SS

Open

直联

95

10

100~700

500

20

18

200 (Brake)

Ø15*10 (C7S)

NO20, 1Rail 1Block

RJ-095-Z05PR (L)

Open

并联

95

5

100~700

250

25

25

200 (Brake)

Ø15*05 (C7S)

NO20, 1Rail 1Block

RJ-095-Z10PR (L)

Open

并联

95

10

100~700

500

20

18

200 (Brake)

Ø15*20 (C7S)

NO20, 1Rail 1Block

RJ-095-Z05PB

Open

并联

95

5

100~700

250

25

25

200 (Brake)

Ø15*05 (C7S)

NO20, 1Rail 1Block

RJ-095-Z10PB

Open

并联

95

10

100~700

500

20

18

200 (Brake)

Ø15*20 (C7S)

NO20, 1Rail 1Block
