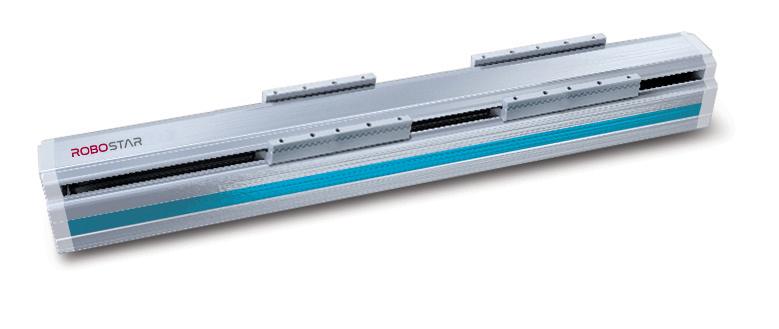

RS-120

根据标准型号用户的需求，本系列产品可对应背面Tap、C.B。

  • Ball Screw Lead 标准为 5mm、10mm、20mm
  • Base 宽度标准为 120mm
  • 安装底座组件时采用Tap方式
咨询 (采购 /AS)
RS-120

Features

  • - 通过结构解析，实现了最佳设计；
  • - 提供高刚性、高速化、高精度等最佳性能；
  • - 可对应更大范围的Stroke（100mm~6000mm）与Payload（5Kgf~200Kgf）；
  • - 通过使用AC Servo Motor，让信赖性得到了保障；
  • - 通过灵活运用机器人专用控制器的可用用途，实现作业最优化；
  • - Application：可用于搬运、Palletizing、Screwing、设备检验等应用场景。
  • * Option：安装外置 Photo Sensor，外观采取黑色阳极氧化处理，滚珠丝杠和 LM 电镀处理，使用精密级滚珠丝杠

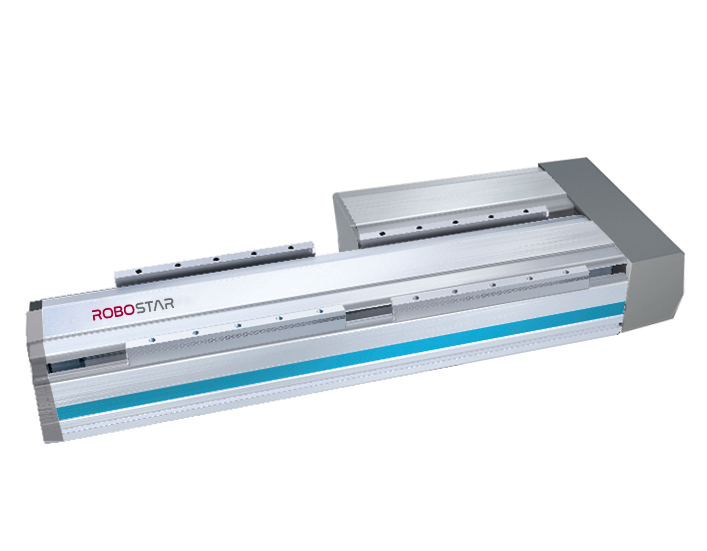

  • ** 有PR（右 并联）及PL（左 并联）选项

Related
Products

Specification

Specification

Model

Type

驱动方式

宽度

导程

Stroke
(mm)

Max. Speed
(mm/s)

Payload

AC Servo Motor (W)

Ball Screw

LM Guide

0.3G

0.5G

RS-120-X10SS

Open

直联

120

10

100~1000

500

60

50

200

Ø15*10 (C7S)

NO15, 2Rail 4Block

RS-120-X20SS

Open

直联

120

20

100~1000

1000

25

25

200

Ø15*20 (C7S)

NO15, 2Rail 4Block

RS-120-X10PR (L)

Open

并联

120

10

100~1000

500

60

50

200

Ø15*10 (C7S)

NO15, 2Rail 4Block

RS-120-X20PR (L)

Open

并联

120

20

100~1000

1000

25

25

200

Ø15*20 (C7S)

NO15, 2Rail 4Block

RS-120-X10PB

Open

并联

120

10

100~1000

500

70

50

200

Ø15*10 (C7S)

NO15, 2Rail 4Block

RS-120-X20PB

Open

并联

120

20

100~1000

1000

25

25

200

Ø15*20 (C7S)

NO15, 2Rail 4Block

RS-120-Y10SS

Open

直联

120

10

100~700

500

20

18

200

Ø15*10 (C7S)

NO15, 2Rail 4Block

RS-120-Y20SS

Open

直联

120

20

100~700

1000

13

12

200

Ø15*20 (C7S)

NO15, 2Rail 4Block

RS-120-Y10PR (L)

Open

并联

120

10

100~700

500

20

18

200

Ø15*10 (C7S)

NO15, 2Rail 4Block

RS-120-Y20PR (L)

Open

并联

120

20

100~700

1000

13

12

200

Ø15*20 (C7S)

NO15, 2Rail 4Block

RS-120-Y10PB

Open

并联

120

10

100~700

500

26

24

200

Ø15*10 (C7S)

NO15, 2Rail 4Block

RS-120-Y20PB

Open

并联

120

20

100~700

1000

17

16

200

Ø15*20 (C7S)

NO15, 2Rail 4Block

RS-120-Z05SS

Open

直联

120

5

100~700

250

25

25

200 (Brake)

Ø15*05 (C7S)

NO15, 2Rail 4Block

RS-120-Z10SS

Open

直联

120

10

100~700

500

20

18

200 (Brake)

Ø15*10 (C7S)

NO15, 2Rail 4Block

RS-120-Z05PR (L)

Open

并联

120

5

100~700

250

25

25

200 (Brake)

Ø15*05 (C7S)

NO15, 2Rail 4Block

RS-120-Z10PR (L)

Open

并联

120

10

100~700

500

20

18

200 (Brake)

Ø15*10 (C7S)

NO15, 2Rail 4Block

RS-120-Z05PB

Open

并联

120

5

100~700

250

32

32

200 (Brake)

Ø15*05 (C7S)

NO15, 2Rail 4Block

RS-120-Z10PB

Open

并联

120

10

100~700

500

25

20

200 (Brake)

Ø15*10 (C7S)

NO15, 2Rail 4Block
